一、纖維轉盤濾池概況

纖維轉盤濾池流程圖

纖維轉盤濾池的運行狀態包括:過濾、反沖洗、排泥狀態。

過濾:外進內出，污水重力流進入濾池，使濾盤全部浸沒在污水中。在濾池中設布水堰，使濾池內布水 均勻并且進水產生低擾動。污水通過濾布過濾，過濾液經中空管收集后，經過出水堰排出濾池。在清洗 過程中，過濾仍在進行。因此整個運行過程中過濾均為連續的。

反沖洗:過濾中部分污泥吸附于纖維毛濾布中，逐漸形成污泥層。隨著濾布上污泥的積聚，濾布過濾阻力 增加，濾池水位逐漸升高。濾池內的壓力傳感器監測池內液位變化，當該池內液位到達清洗設定值(高水 位)時，PLC即可啟動反洗泵，開始清洗過程。反洗時間和周期可以調整。濾布上的污泥通過反抽吸裝置，  經由反洗水泵，排出廠區排水系統。反沖洗時，濾池可連續過濾。

排泥:纖維轉盤濾池的過濾轉盤下設有斗形池底，有利于池底污泥的收集。污泥池底沉積減少了濾布上 的污泥量，可延長過濾時間，減少反洗水量。經過一設定的時間段，PLC啟動排泥泵，通過池底穿孔排泥 管將污泥回流至廠區排水系統。其中，排泥間隔時間及排泥歷時可予以調整。

另外，濾池前的處理系統出現故障時，可啟動排泥系統以發揮清空濾池的作用

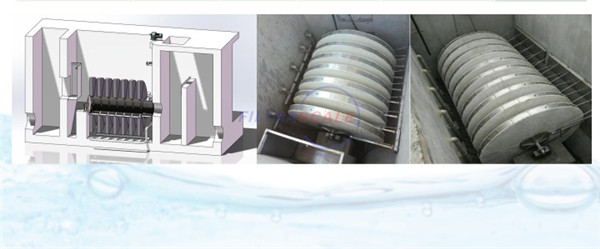

纖維轉盤濾池結構

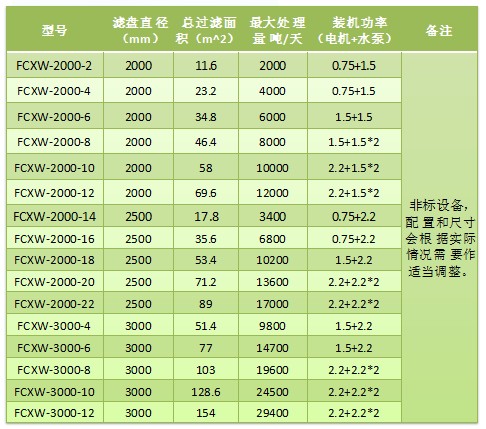

二、纖維轉盤系列選型表

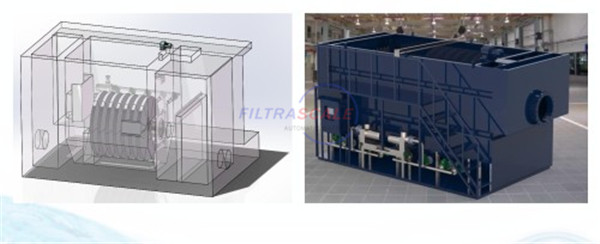

纖維轉盤濾池結構

三、豎片纖維濾池

豎片纖維濾池的運行狀態包括：過濾、反沖洗、排泥狀態。

過濾：污水重力流進入濾池，濾池中設有布水堰。濾布采用全 淹沒式，污水通過濾布外側進入,過濾液通過下空管收集，重力流通過出 水堰排出濾池。整個過程為連續。

反沖洗：過濾中部分污泥吸附于濾布外側，逐漸形成污泥層。隨 著濾布上污泥的積聚，濾布過濾 阻力增加，濾池水位逐漸升高。當該池內液位到達清洗設定值(高水位)時， PLC即可啟動反抽吸泵，開始清洗過程。反沖洗時，濾池可連續過濾。

3 排泥：纖維濾池的過濾濾板下設有斗形池底，有利于池底污泥

的收集。污泥池底沉積減少了濾布上的污泥量，可延長過濾時間，減少 反洗水量。經過一設定的時間段，PLC啟動排泥泵，通過池底穿孔排泥 管將污泥回流至廠區排水系統。其中，排泥間隔時間及排泥歷時可予以 調整。

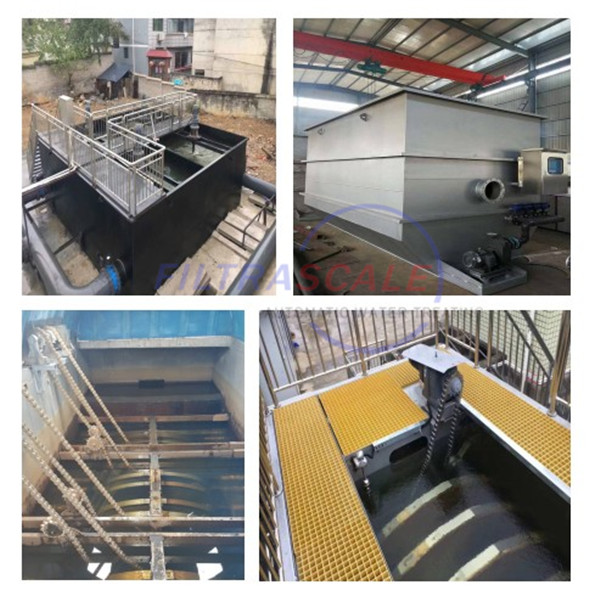

豎纖維轉盤濾池

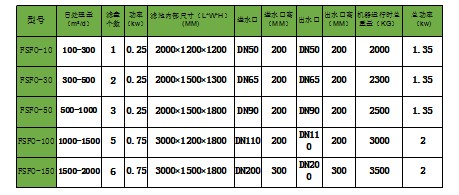

四、豎片纖維濾池系列選型表

五、設計參數

豎纖維轉盤濾池
